仮設～るは当社技術部門にて40年以上の使用実績がある仮設計画ツールです
このたび待望の復活と製品化を遂げました！ 仮設計画CADツール、計算書作成ツール、数量拾いツール
建設現場を支える3つのアプリケーションのご紹介をさせていただきます。
すべてのツールとIJCADがパッケージされた製品です。詳細は価格表をごらんください。
・本ソフトウェア、付随ドキュメントおよびマテリアルの使用権を第三者に対して譲渡、移転、または再使用権の設定を行うことはできません。
・お客様が当社の競合となる仮設資材のレンタル・販売等の事業を営んでいる場合（お客様が当該事業を営んでいる企業・団体等に所属している個人である場合を含みます。）
販売のインストール及び使用を禁止します。
・登録者の確認のため、フリーメールアドレス（Gmail、Yahoo!メール、Outlook等）のご利用をお断りしております。
ご登録の際は、所属組織または企業ドメインのメールアドレスをご使用ください。
※1 AutoCADはオートデスク株式会社の登録商標です。※2 IJCADはインテリジャパン株式会社の登録商標です。

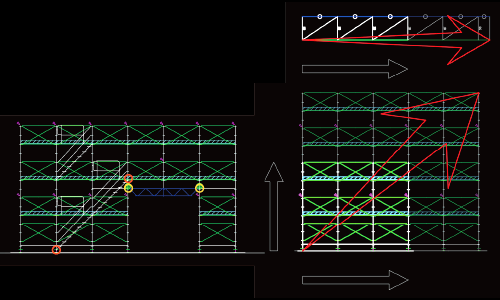

平面配置・立面配置
マウスカーソルに合わせてスパンを設定します。
高さ・スパンの任意の方向を指定し配置。
もしくは自動配置することができます。
梁材・階段は始点と終点の二点をクリックすると配置！

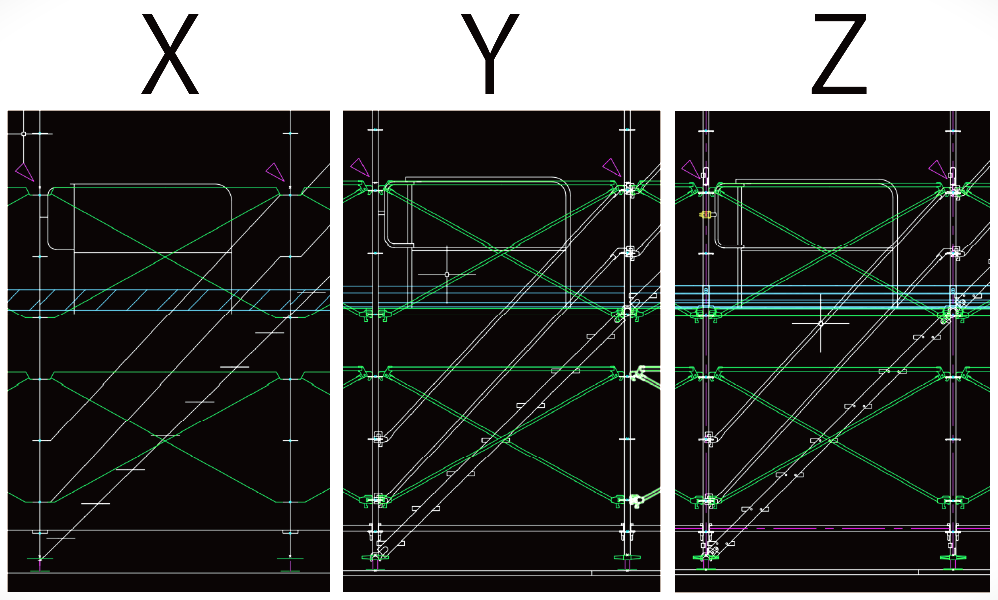

部品精度
単線のX部品・複線のY部品・詳細のZ部品と
用途に合わせて部品精度を切り替え可能

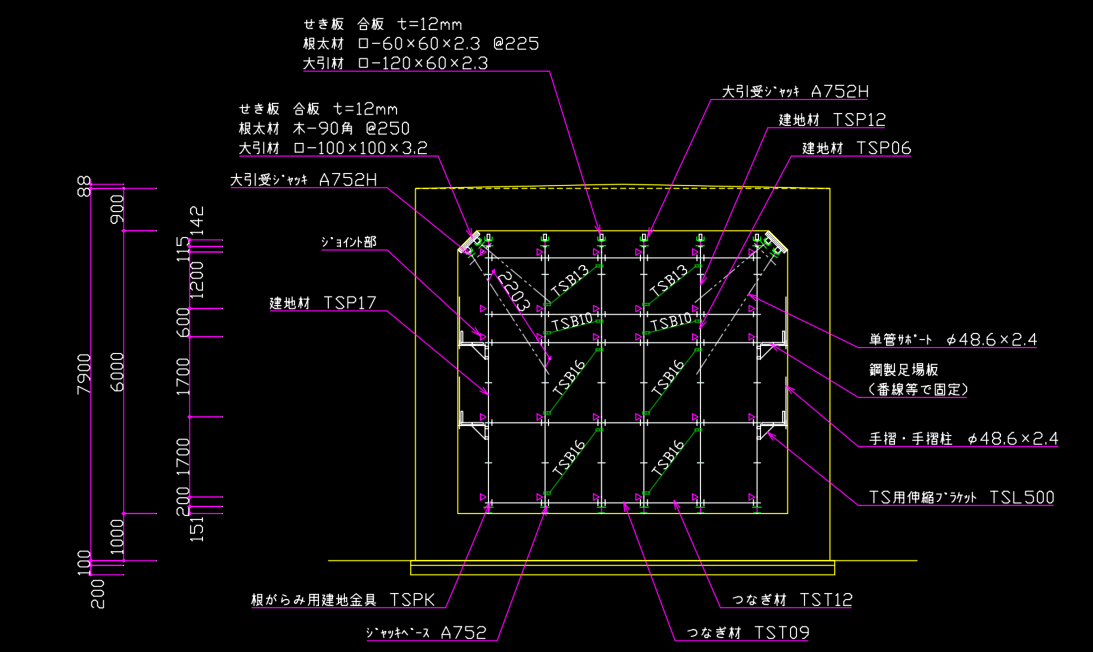

側面配置
地盤と躯体下端を選択すると支柱材の組み合わせを
自動的に配置可能です。
勾配にも対応可能・重量支保工も配置可能となっております。

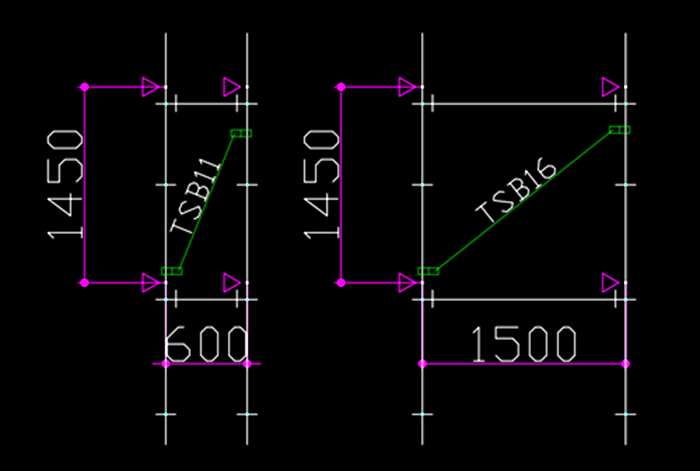

ブレース材配置・品番選定
2点をクリックし自動的にブレースを配置します。
支柱やフランジの間隔を検出します。
ブレースを選択すると、品番を選定し記入されます。

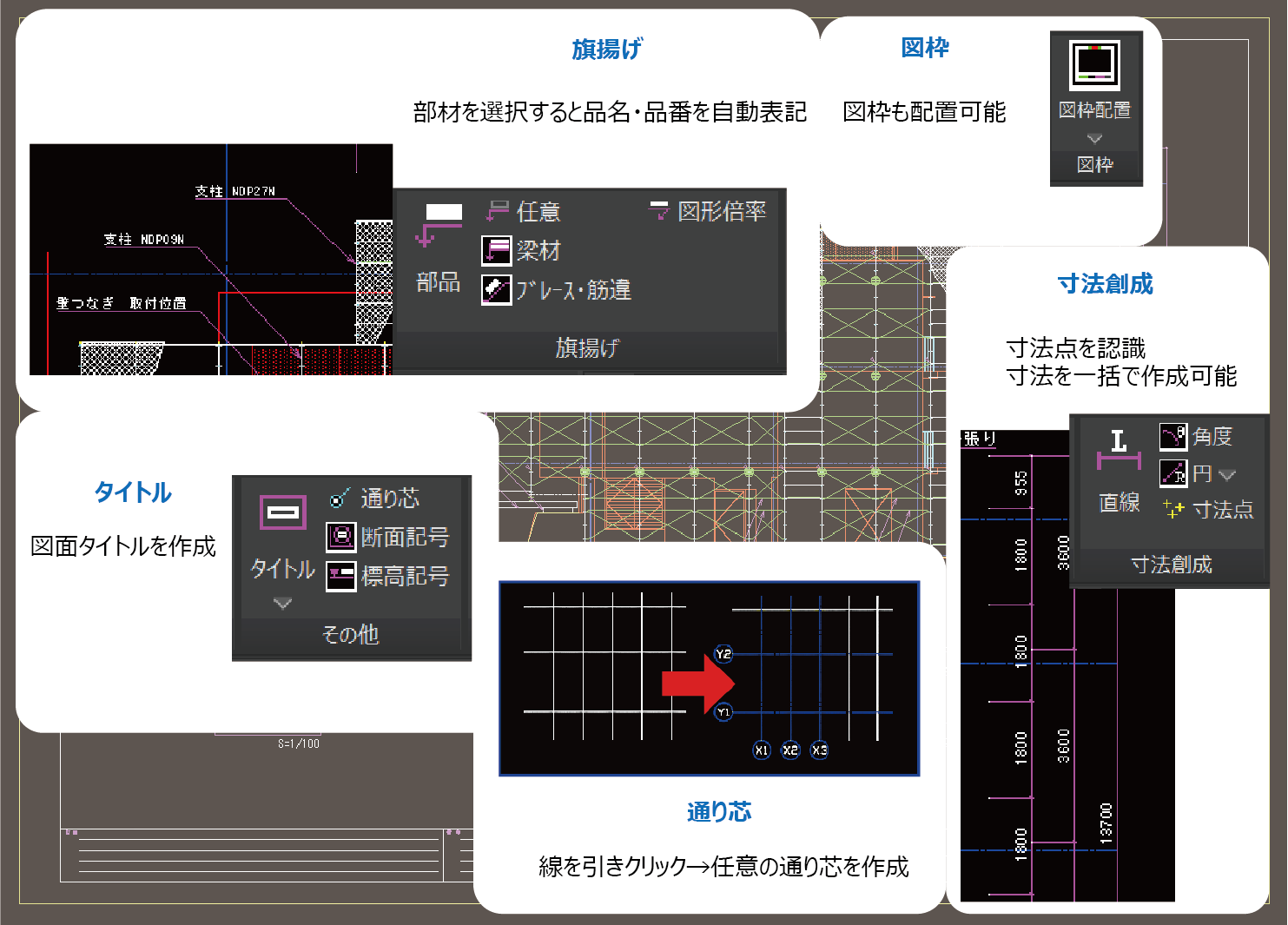

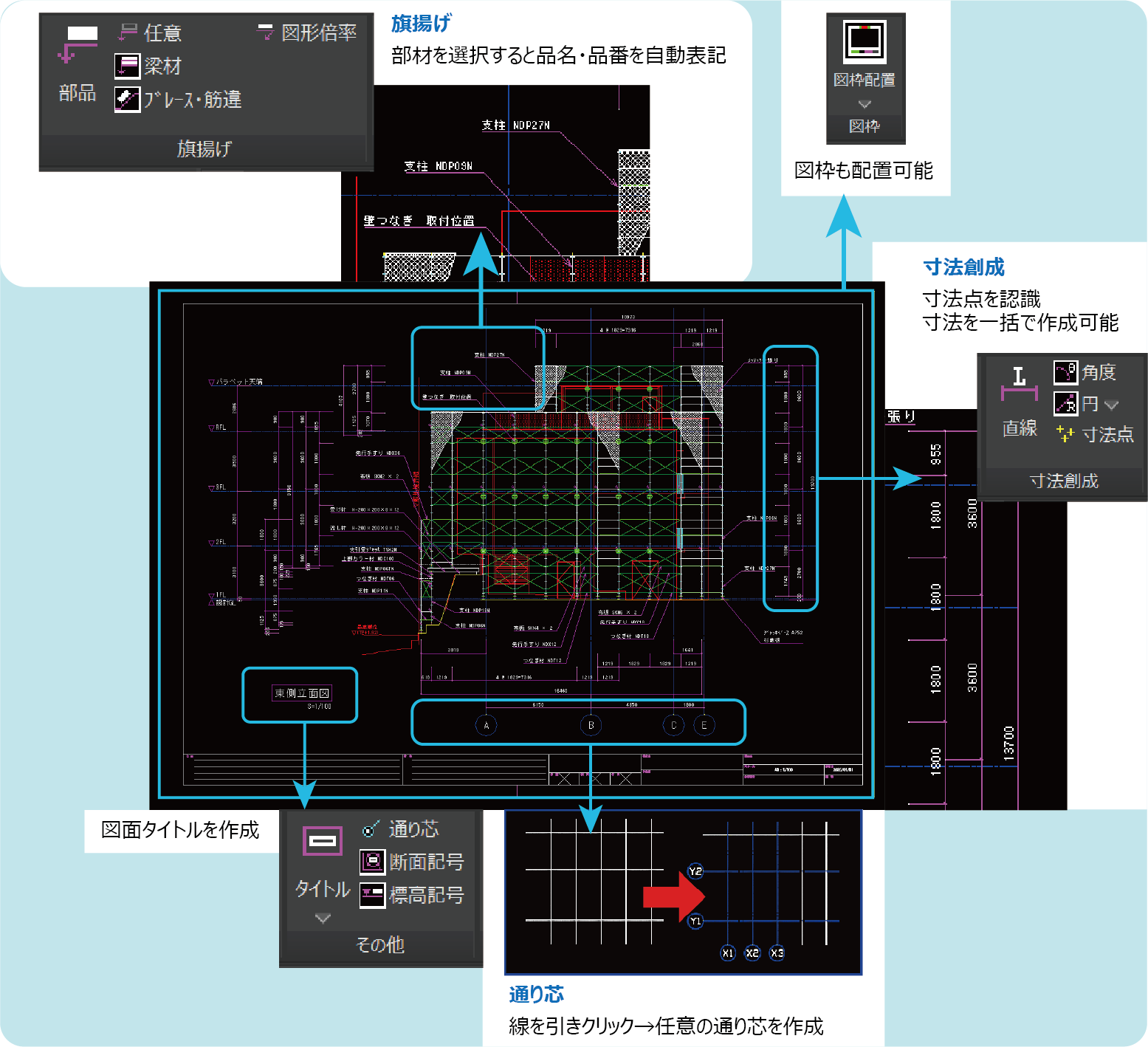

詳細図
図面の任意の場所を囲うと詳細図が作成されます。

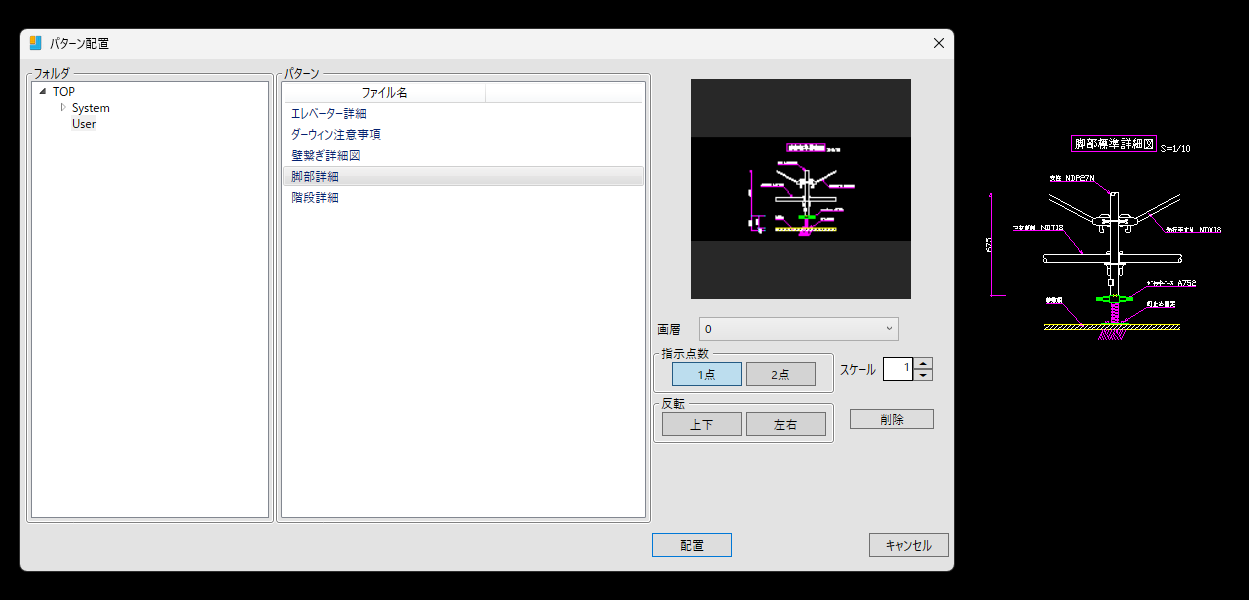

パターン配置
よく使う図形を登録していつでも配置
このような方に！
部材が変わってしまい計算をやり直さなければいけない
どこで計算を間違えたのかわからない…
設計に慣れている人材が少ない…
| 足場 | 支保工 | 梁材 | |
| 対応部材 | NDシステム 建枠 ミレニューム 梁枠 一側足場 足場ブラケット 仮囲い |
NDシステム 建枠 ３Sシステム 単管サポート 支柱類 軽量ビーム TSサポート ブラケットサポート |
NDシステム 建枠 ３Sシステム 単管サポート 支柱類 軽量ビーム TSサポート ブラケットサポート |

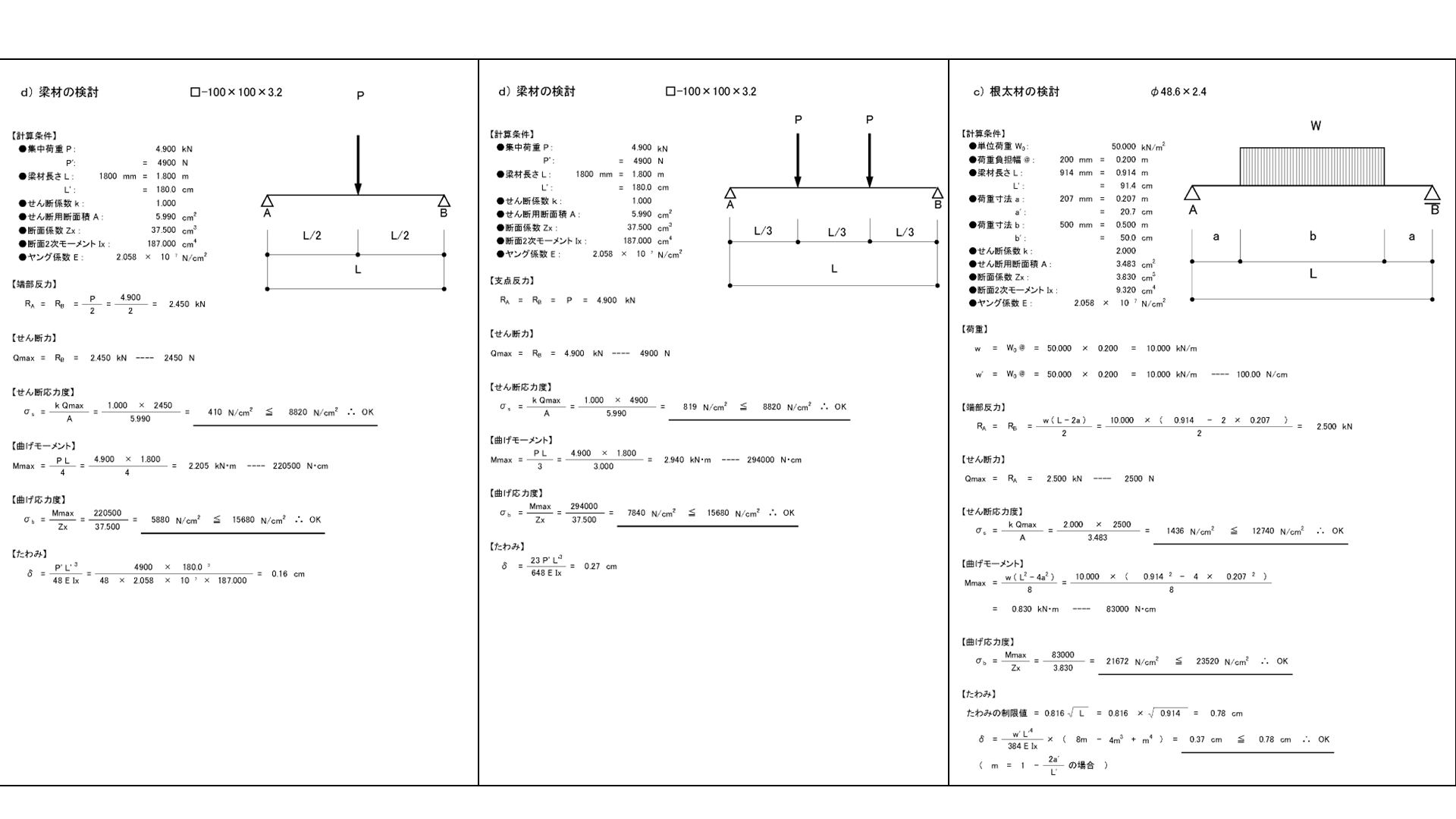

| 検討内容 | 足場の自重計算 風荷重 (地域ごとの係数で検討可能) |
躯体荷重の算出 合板・根太材・大引き材の検討 支柱の検討 水平力の検討 |
片持ち梁/単純梁の検討 集中荷重・等分布荷重 部分等分布荷重の検討 せん断・曲げ応力度・たわみの判定 |

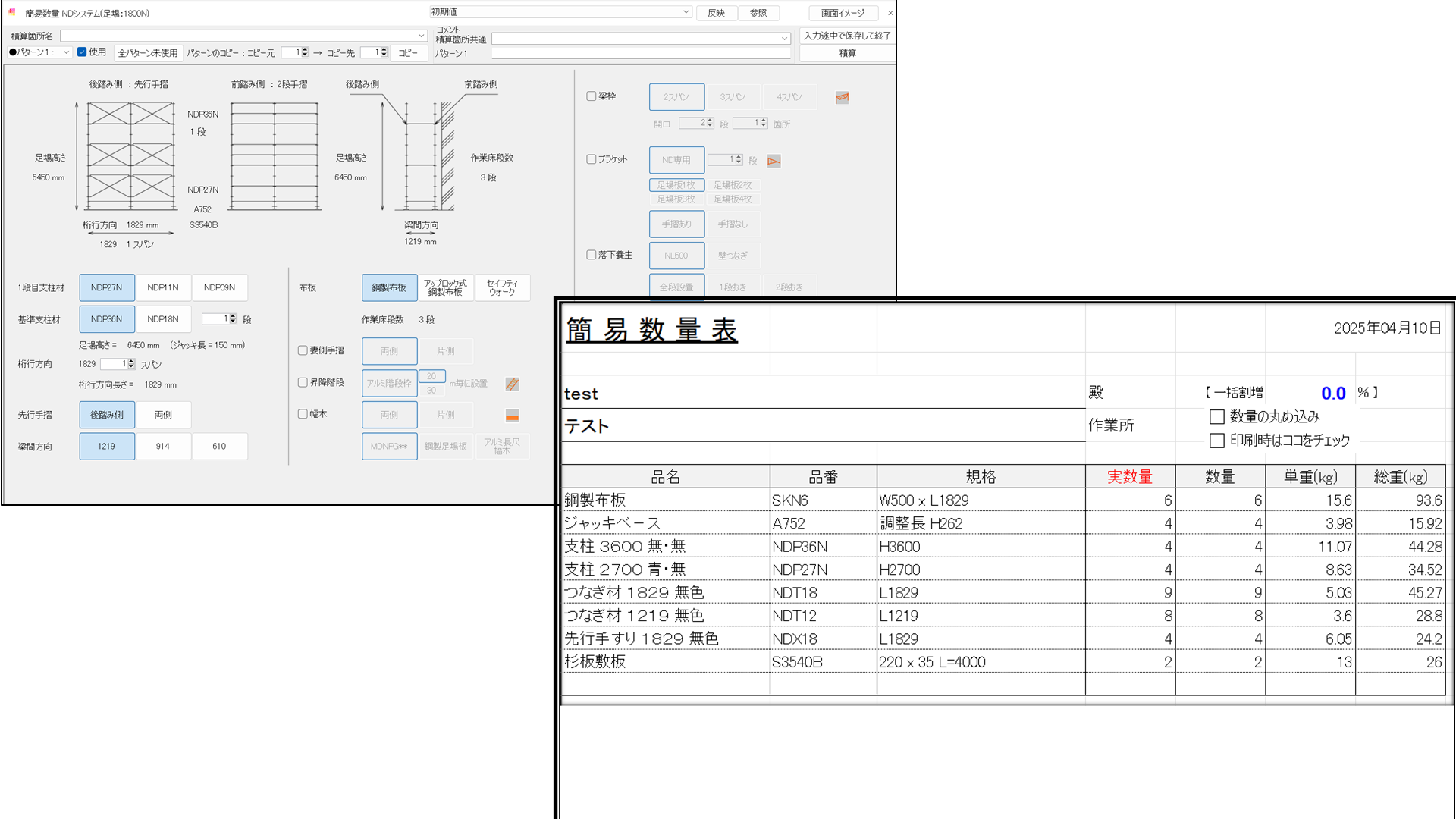

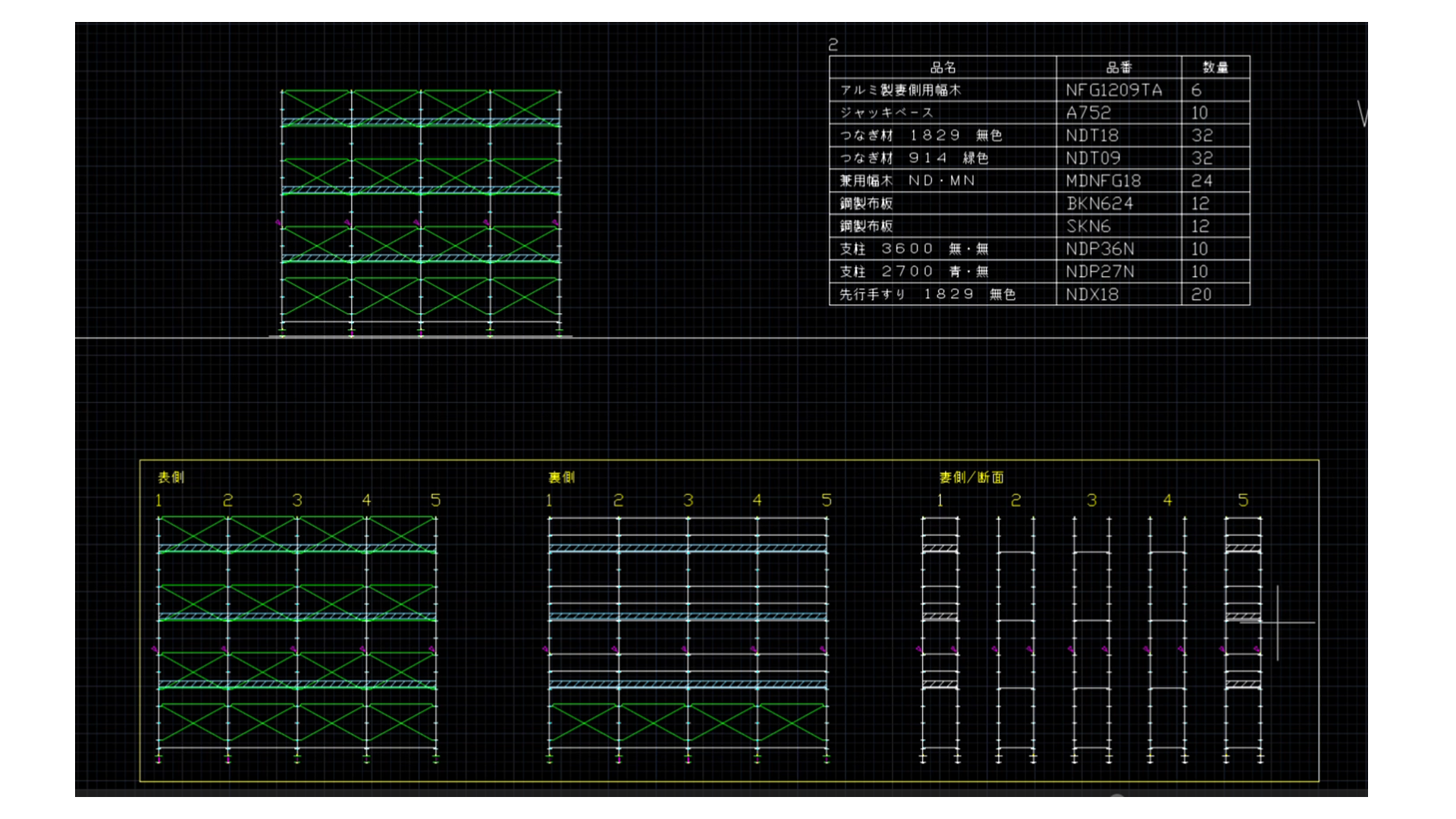

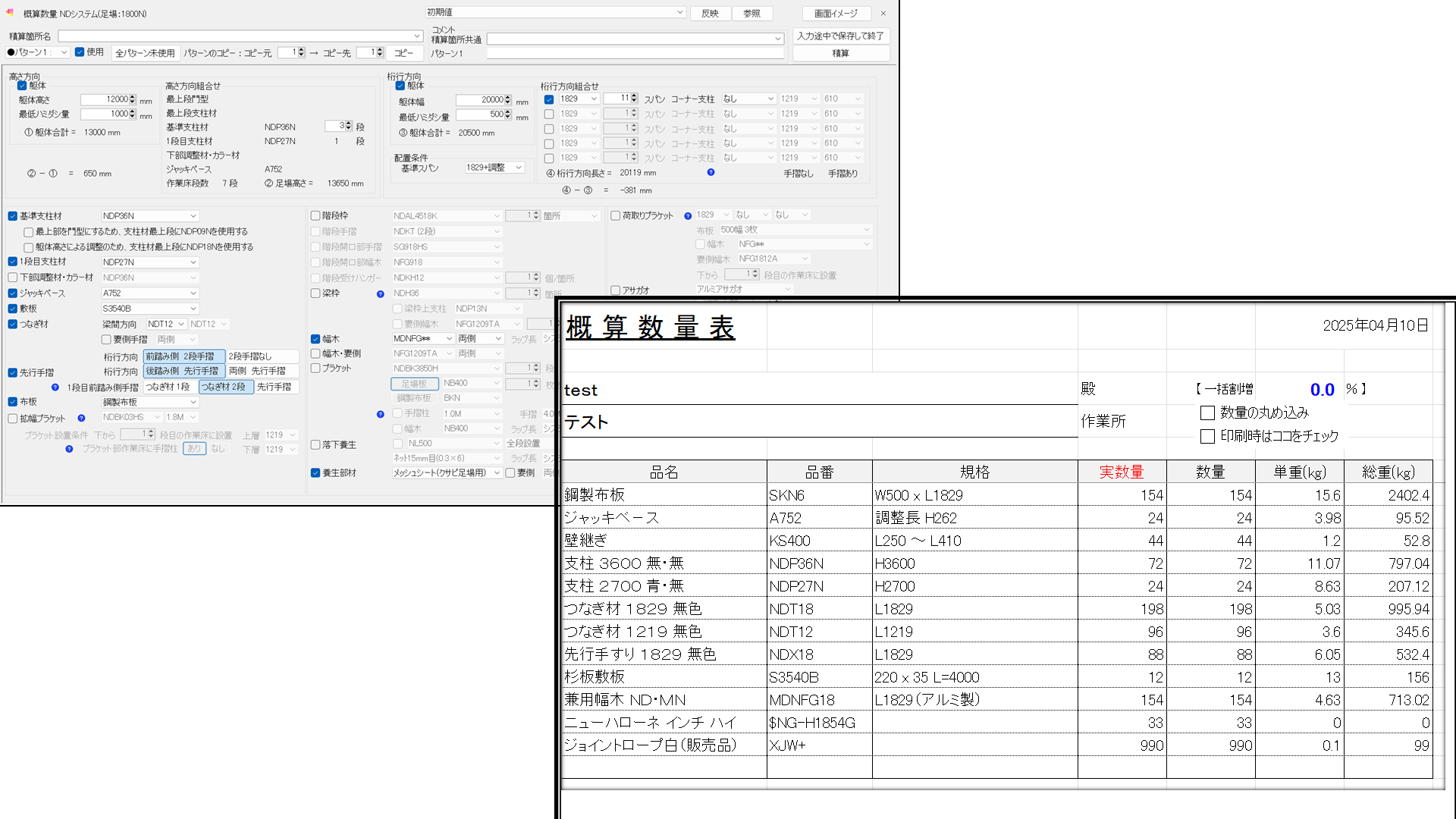

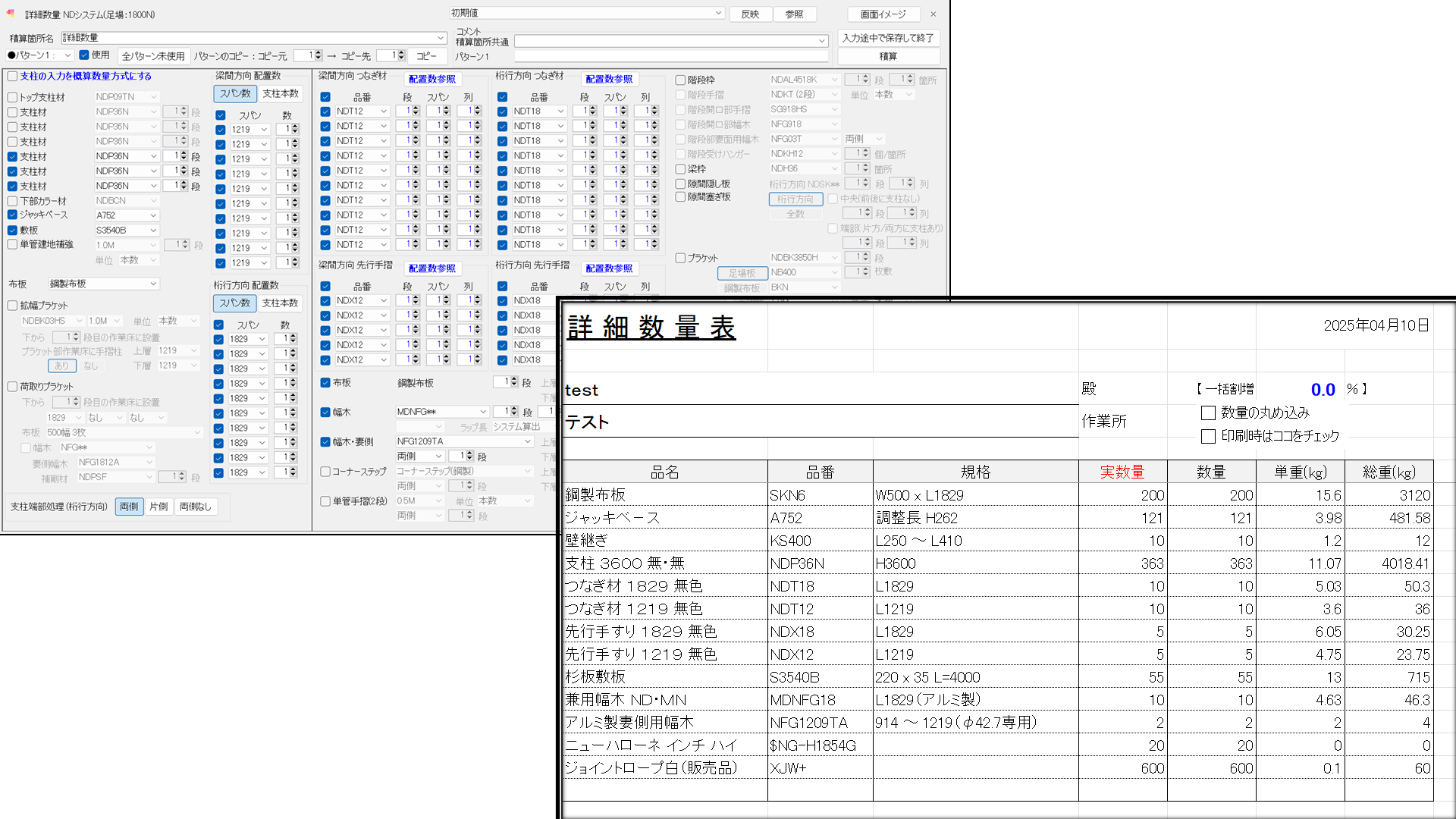

WEB発注サイトと連携
数量表は当社のWEB発注サイトへ取り込み可能。
発注作業の時間短縮へつながります。
数量の微調整や仮設材の追加等は日建ダイレクト上で行います。
| 足場 | 支保工 |
| NDシステム(ダーウィン) ミレニューム 建枠(インチ) |
TSサポート ３Sシステム |
| 仮設資材 | 仮設計画ツール | 計算書ツール | 数量拾いツール |
|---|---|---|---|
| NDシステム（ダーウィン） | ○ | ○ | ○ |
| ミレニューム | ○ | ○ | ○* |
| 建枠（インチ） | ○ | ○ | ○* |
| 安全鋼製機材（先行手すり／セーフティなど） | ○ | - | - |
| 建枠付属部材（階段枠／梁枠／伸縮ブラケット） | ○ | - | - |
| 一側ブラケット足場 | ○ | - | - |
| NKハンガー | ○ | - | - |
| NKステージ | ○ | - | - |
| NKロータリー | ○ | - | - |
| 仮設資材 | 仮設計画ツール | 計算書ツール | 数量拾いツール |
|---|---|---|---|
| NDシステム（ダーウィン） | ○ | ○ | - |
| 3Sシステム | ○ | ○ | ○* |
| TSサポート | ○ | ○ | ○* |
| 建枠(インチ) | ○ | ○ | - |
| 支柱類(パイプサポート/ミドルサポート/強力サポート) | ○ | ○ | - |
| 四角支柱 | ○ | ○ | - |
| 単管サポート | ○ | ○ | - |
| ビーム | ○ | ○ | - |
| ブラケットサポート | ○ | ○ | - |
| CPU | Core i5 以上を推奨 |
|---|---|
| RAM | 最低動作環境：4GB 推奨動作環境：8GB |
| HDD(SSD) | 700MB以上 |
| ディスプレイカード | 推奨動作環境：2GB GPU ※1 |
| 対応OS | Windows 10 (64bit OS 必須) / Windows 11 ver.22H2 ※2 |
| ブラウザ | 管理画面利用時のブラウザ Microsoft Edge / Google Chrome / Safari |
※1 Intel® HD
※2 Windows 10 以降では自動アップデートの影響でIJCADの動作に支障が出る可能性がありますのでご注意ください
・本ソフトウェア、付随ドキュメントおよびマテリアルの使用権を第三者に対して譲渡、移転、または再使用権の設定を行うことはできません。
・お客様が当社の競合となる仮設資材のレンタル・販売等の事業を営んでいる場合（お客様が当該事業を営んでいる企業・団体等に所属している個人である場合を含みます。）
販売のインストール及び使用を禁止します。
・登録者の確認のため、フリーメールアドレス（Gmail、Yahoo!メール、Outlook等）のご利用をお断りしております。
ご登録の際は、所属組織または企業ドメインのメールアドレスをご使用ください。
| 製品一覧 | 概要 | 月額 |
|---|---|---|
| 仮設計画コレクション 仮設計画CADツール（アドオンのみ） 計算書作成ツール 数量拾い支援ツール |
AutoCADまたはIJCADを持っている 全製品を使いたい |
¥15,300 |
| 仮設計画コレクション30（30ライセンス以上） 仮設計画CADツール（アドオンのみ） 計算書作成ツール 数量拾い支援ツール |
AutoCADまたはIJCADを持っている 全製品を使いたい 30ライセンス以上契約したい |
¥13,000 |
| 仮設計画コレクション+IJ 仮設計画CADツール（IJCAD込） 計算書作成ツール 数量拾い支援ツール |
AutoCADまたはIJCADを持っていない 全製品を使いたい |
¥21,000 |
| 仮設計画コレクション30+IJ（30ライセンス以上） 仮設計画CADツール（IJCAD込） 計算書作成ツール 数量拾い支援ツール |
AutoCADまたはIJCADを持っていない 全製品を使いたい 30ライセンス以上契約したい |
¥17,000 |
| 仮設計画ツール 仮設計画CADツール（アドオンのみ） |
AutoCADまたはIJCADを持っている CADで仮設計画がしたい |
¥10,000 |
| 仮設計画ツール+IJ 仮設計画CADツール（IJCAD込） |
AutoCADまたはIJCADを持っていない CADで仮設計画がしたい |
¥15,700 |
| 計算書作成ツール | 仮設材の計算書作成がしたい | ¥5,000 |
| 数量拾い支援ツール | 仮設材の数量拾いを簡単にしたい | ¥2,000 |
| 図枠作成サービス | オリジナルのCAD図枠を登録したい | 要問合せ |
| 計算書表紙作成サービス | オリジナルのテンプレートを登録したい | 要問合せ |
